Радиометр не имеет "широкополосного" канала из-за наличия
электромагнитных помех в рабочем диапазоне частот.
Восемь "узкополосных" каналов с ЦСП привязаны к соответствующим
каналам телевидения.
Технические характеристики:
Центральная частота канала, МГц |
Полоса частот фильтра, МГц |
Номера соответствующих ТВ-каналов |
550 |
542 - 558 |
30 и 31 |
566 |
558 - 574 |
32 и 33 |
582 |
574 - 590 |
34 и 35 |
598 |
590 - 606 |
36 и 37 |
614 |
606 - 622 |
38 и 39 |
630 |
622 - 638 |
40 и 41 |
646 |
638 - 654 |
42 и 43 |
662 |
654 - 670 |
44 и 45 |
Входной усилитель |
НЕМТ |
Физическая температура |
310 К |
Шумовая температура системы |
125 К |
Реализованная чувствительность
( = 1 s ) |
25 мК |
Схема построения |
Радиометр с добавлением шумов |
Режимы работы |
Однолучевой |
Первичный облучатель |
Совмещенный с 13 см и 31 см |
Поляризация |
Левая круговая (ЛКП) или правая круговая (ПКП) |
Калибровка |
ГШ |

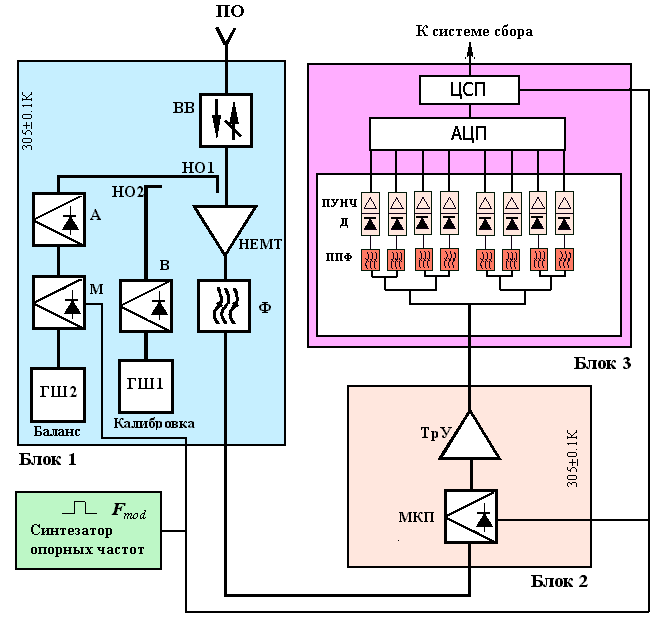

Блок-схема радиометра
- ПО - первичный облучатель,
- НО1, НО2 - направленные ответвители,
- ВВ - входной вентиль,
- МКП - модулятор коэффициента передачи,
- ППФ - фильтр полосно-пропускающий,
- ТрУ - транзисторный усилитель,
- ГШ1 - генератор шума калибровки,
- ГШ2 - генератор шума балансировки,
- А, М, В - аттенюатор, модулятор, выключатель на p-i-n диодах,
- АЦП - аналогово-цифровой преобразователь,
- ЦСП - цифровой сигнальный процессор.
Блок 1. Входные усилитель и генераторы шума
Блок 2. Выходные усилители
Блок 3. Фильтровые каналы с ЦСП
|
